Un diagramme de structure composite est un diagramme UML qui représente la composition interne d'un classifieur (comme une classe ou un composant), montrant comment il est composé de plusieurs pièces, ports et connecteurs. Contrairement aux diagrammes de classe qui montrent les relations de types statiques, les diagrammes de structure composite mettent en évidence la composition structurelle — les instances réelles et leur câblage interne. Les pièces représentent les composants qui forment la structure, les ports définissent les points d'interaction et les connecteurs montrent comment les pièces communiquent en interne.

Les diagrammes de classe montrent la structure statique des types et leurs relations (héritage, association, composition). Les diagrammes de structure composite montrent la composition interne d'un classifieur unique — comment ses parties internes sont assemblées et connectées. En résumé : les diagrammes de classe répondent à "quels types existent dans le système", tandis que les diagrammes de structure composite répondent à "comment ce type spécifique est assemblé en interne". Ils sont complémentaires ; un diagramme de classe peut montrer une classe qui est détaillée dans un diagramme de structure composite.

Les pièces sont des instances ou des composants qui constituent la structure composite. Une pièce a un type (classe ou interface) et une multiplicité (1, *, 0..1, etc.). Les ports sont des points d'interaction spécifiques ou des interfaces par lesquels les pièces communiquent entre elles ou avec le monde extérieur. Un port définit un contrat (interfaces requises et fournies) et représente un mécanisme d'interaction réutilisable. Par exemple, dans un système ATM, le "lecteur de carte" est une pièce, et son "port de communication" est l'endroit où il échange des signaux avec le contrôleur ATM.

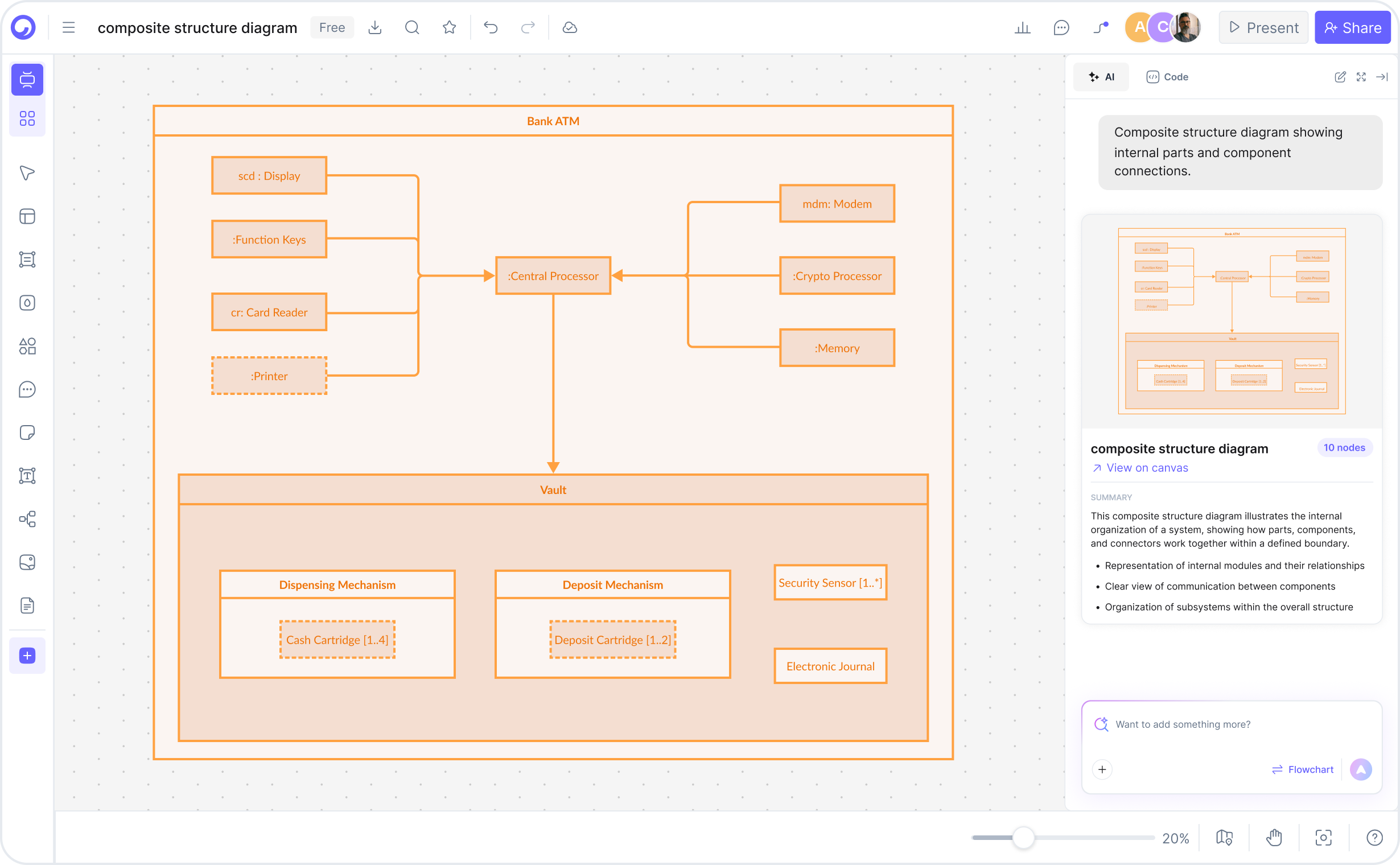

Processus traditionnel : (1) Identifier le classifieur principal à décomposer ; (2) Lister toutes les parties internes et leurs types ; (3) Définir les interfaces (requises/fournies) pour chaque partie ; (4) Dessiner les parties comme des boîtes et les étiqueter "nom:Type" ; (5) Connecter les parties avec des connecteurs étiquetés avec les noms de ports et la multiplicité. Avec Cloudairy, décrivez votre structure composite en français naturel — "Construire un ATM avec lecteur de carte, clavier, écran et composants du serveur bancaire" — et l'IA génère automatiquement le diagramme, gérant toute la notation UML 2.5.

Les pièces sont représentées par des rectangles avec l'étiquette "NomPièce:NomClasse". Les ports sont représentés par de petits carrés sur les bords des pièces. Les connecteurs (liens) sont des lignes pleines reliant les pièces, étiquetées avec les noms de ports et la multiplicité optionnelle (1, *, 0..1, etc.). Les connecteurs d'assemblage montrent les connexions internes permanentes ; les connecteurs de délégation montrent la délégation des ports externes aux parties internes. Les notations de multiplicité suivent les normes UML 2.5 : 1 = exactement un, * = plusieurs, 0..1 = optionnel.

Oui. Cloudairy prend en charge l'export en un clic vers Microsoft Visio (.vsdx), PowerPoint (.pptx), ainsi que draw.io, PNG, SVG et PDF. Cette flexibilité vous permet d'intégrer les diagrammes dans des documents d'architecture d'entreprise, des présentations, des systèmes de conception et des spécifications techniques. Les fichiers Visio exportés sont entièrement modifiables pour une amélioration supplémentaire dans Visio.

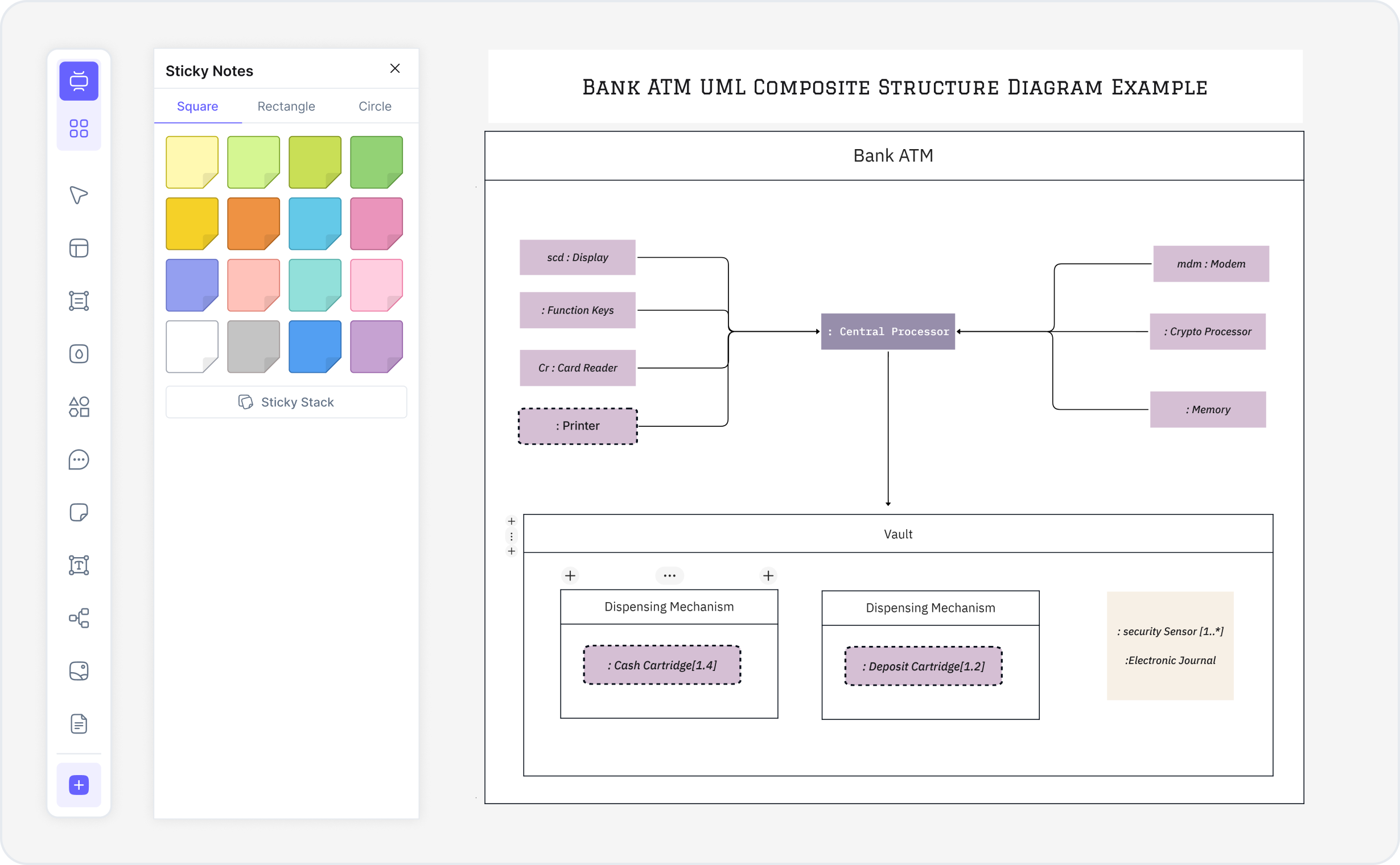

Exemples courants : (1) Système ATM — pièces Lecteur de carte, Clavier, Écran et Serveur bancaire communiquant via des ports définis ; (2) Traitement des commandes e-commerce — pièces Client, Navigateur web, Service de paiement, Service d'inventaire et Service de notification avec des interfaces définies ; (3) Architecture microservices — Passerelle API, Service d'authentification, Services de logique métier et parties Base de données avec découverte de services et passage de messages ; (4) Gestion hospitalière — pièces Médecin, Patient, Gestionnaire de rendez-vous et Dossier médical avec des limites de département.

Oui, largement. Les architectes d'entreprise utilisent les diagrammes de structure composite pour documenter la décomposition des systèmes, l'architecture des microservices, les interactions entre composants et les patterns d'intégration. Ils sont particulièrement précieux dans la conception cloud-native, l'architecture API-first et la documentation de systèmes de systèmes. Les diagrammes de structure composite aident les équipes à comprendre comment les grands systèmes sont organisés en interne, à identifier les points d'intégration et à communiquer l'architecture aux parties prenantes techniques et non techniques.

Oui. Cloudairy prend en charge la collaboration en temps réel — plusieurs membres d'équipe peuvent modifier le même diagramme simultanément. Vous pouvez attribuer des permissions (modification, visualisation, commentaire), laisser des commentaires directement sur le diagramme et voir les indicateurs de présence montrant qui travaille actuellement. C'est idéal pour les révisions de conception distribuées, les ateliers d'architecture et la documentation collaborative.

Non. Vous pouvez commencer à créer des diagrammes de structure composite immédiatement sans vous inscrire. Visitez l'outil, décrivez votre diagramme en langage naturel et l'IA le génère. Si vous souhaitez sauvegarder votre travail, collaborer avec d'autres ou accéder aux fonctionnalités pro, vous pouvez créer un compte gratuit. Le plan gratuit comprend des diagrammes illimités, des exports et l'accès aux modèles.
