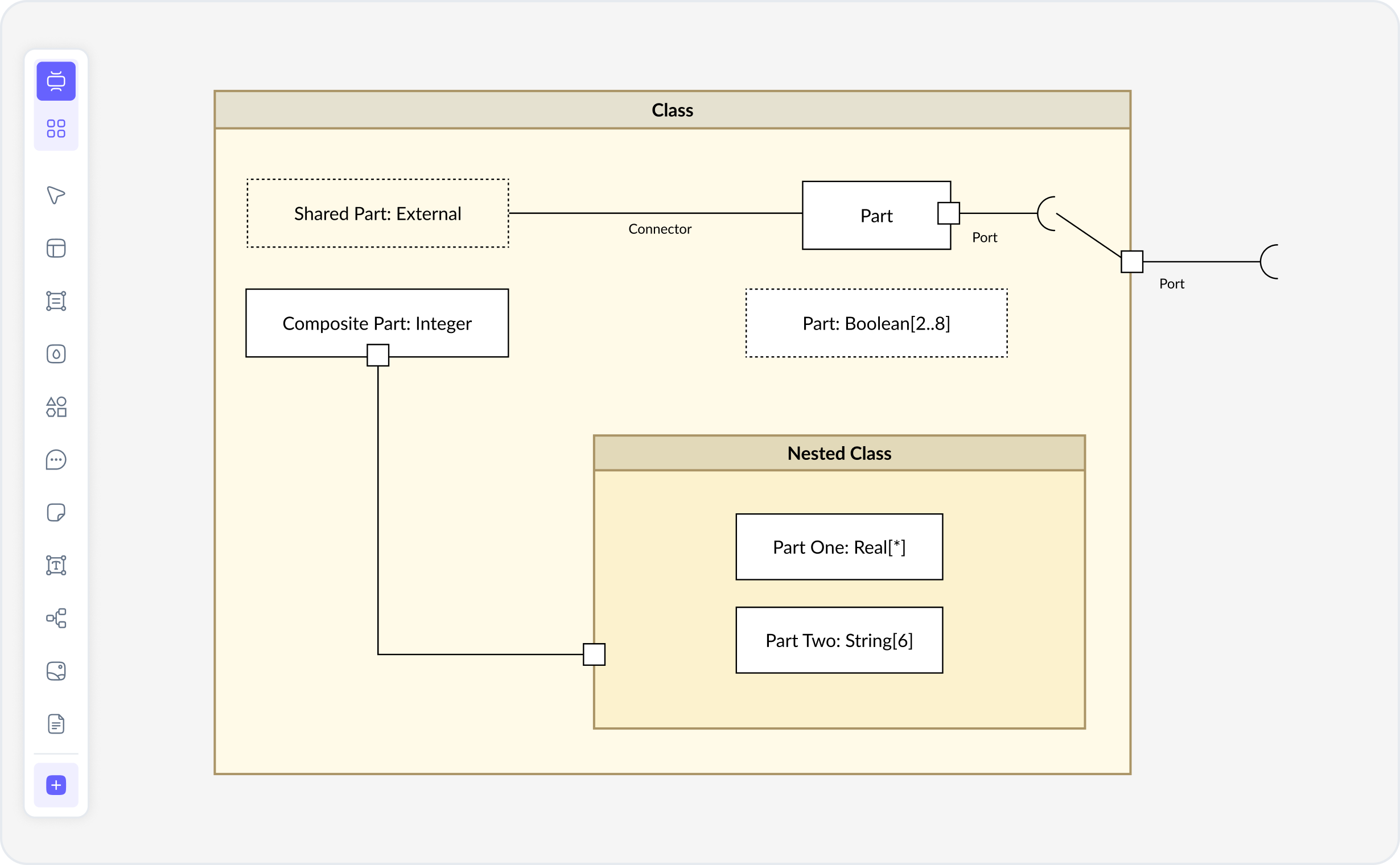

Um diagrama de estrutura composta é um diagrama UML que representa a composição interna de um classificador (como uma classe ou componente), mostrando como ele é composto por múltiplas partes, portas e conectores. Diferente dos diagramas de classes, que mostram relações estáticas de tipos, os diagramas de estrutura composta enfatizam a composição estrutural — as instâncias reais e sua conexão interna. As partes representam os componentes que formam a estrutura, as portas definem pontos de interação e os conectores mostram como as partes se comunicam internamente.

Os diagramas de classes mostram a estrutura estática dos tipos e seus relacionamentos (herança, associação, composição). Os diagramas de estrutura composta mostram a composição interna de um único classificador — como suas partes internas são montadas e conectadas. Em essência: diagramas de classes respondem “quais tipos existem no sistema”, enquanto diagramas de estrutura composta respondem “como este tipo específico é montado internamente”. Eles são complementares; um diagrama de classes pode mostrar uma classe que é detalhada posteriormente em um diagrama de estrutura composta.

Partes são instâncias ou componentes que compõem a estrutura composta. Uma parte possui um tipo (classe ou interface) e uma multiplicidade (1, *, 0..1, etc.). Portas são pontos específicos de interação ou interfaces através das quais as partes se comunicam entre si ou com o mundo externo. Uma porta define um contrato (interfaces requeridas e fornecidas) e representa um mecanismo reutilizável de interação. Por exemplo, em um sistema ATM, o “leitor de cartão” é uma parte, e sua “porta de comunicação” é onde ele troca sinais com o controlador ATM.

Processo tradicional: (1) Identificar o principal classificador que será decomposto; (2) Listar todas as partes internas e seus tipos; (3) Definir as interfaces (requeridas/fornecidas) para cada parte; (4) Desenhar as partes como caixas e rotulá-las como “nome:Tipo”; (5) Conectar as partes com conectores rotulados com nomes de portas e multiplicidade. Com o Cloudairy, basta descrever sua estrutura composta em inglês natural — “Crie um ATM com leitor de cartão, teclado, visor e componentes de servidor bancário” — e a IA gera automaticamente o diagrama, aplicando toda a notação UML 2.5.

As partes são desenhadas como retângulos com o rótulo “NomeDaParte:NomeDaClasse”. As portas são exibidas como pequenos quadrados nas bordas das partes. Os conectores (ligações) são linhas sólidas conectando partes, rotuladas com nomes de portas e multiplicidade opcional (1, *, 0..1, etc.). Conectores de montagem mostram conexões internas permanentes; conectores de delegação mostram a delegação de portas externas para partes internas. As notações de multiplicidade seguem os padrões UML 2.5: 1 = exatamente um, * = muitos, 0..1 = opcional.

Sim. O Cloudairy oferece exportação com um clique para Microsoft Visio (.vsdx), PowerPoint (.pptx), além de formatos draw.io, PNG, SVG e PDF. Essa flexibilidade permite integrar diagramas em documentos de arquitetura empresarial, apresentações, sistemas de design e especificações técnicas. Os arquivos exportados para o Visio são totalmente editáveis para refinamentos adicionais no Visio Desktop.

Exemplos comuns: (1) Sistema ATM — partes como Leitor de Cartão, Teclado, Visor e Servidor Bancário se comunicando através de portas definidas; (2) Processamento de Pedidos de E-commerce — Cliente, Navegador Web, Serviço de Pagamento, Serviço de Inventário e Serviço de Notificação com interfaces definidas; (3) Arquitetura de Microsserviços — Gateway de API, Serviço de Autenticação, Serviços de Lógica de Negócio e Banco de Dados com descoberta de serviços e troca de mensagens; (4) Gestão Hospitalar — Médico, Paciente, Gerenciador de Consultas e Prontuário Médico com limites departamentais.

Sim, amplamente. Arquitetos empresariais usam diagramas de estrutura composta para documentar decomposição de sistemas, arquitetura de microsserviços, interações de componentes e padrões de integração. Eles são especialmente valiosos em design cloud-native, arquitetura API-first e documentação de sistemas integrados. Os diagramas ajudam as equipes a entender como grandes sistemas são organizados internamente, identificar pontos de integração e comunicar arquitetura para stakeholders técnicos e não técnicos.
