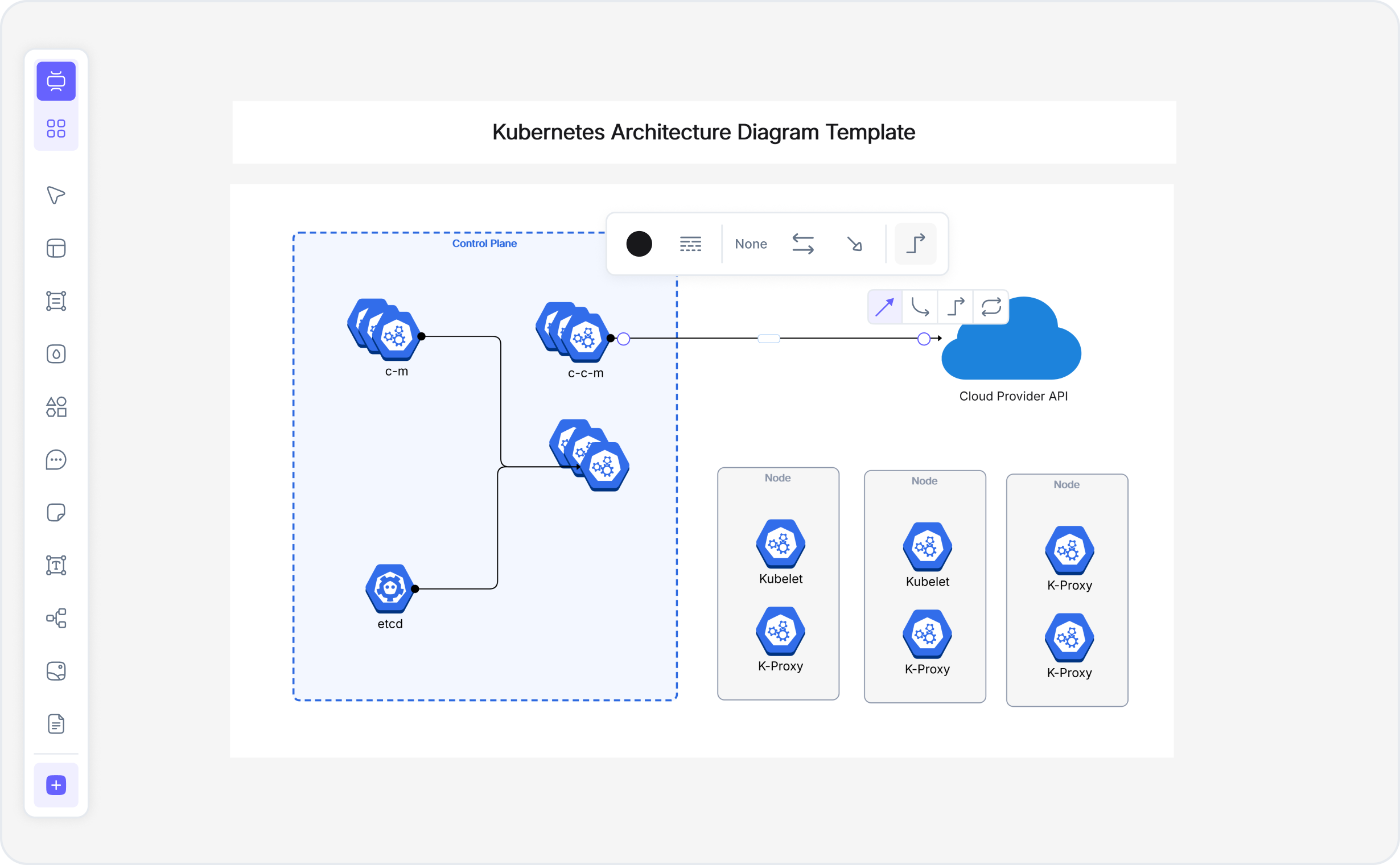

Kubernetesアーキテクチャ図の例 — ポッド、ノード、サービス、イングレス、コントロールプレーンコンポーネントを表示

Kubernetesアーキテクチャ図とは

Kubernetesアーキテクチャ図はDevOpsチーム、プラットフォームエンジニア、クラウドアーキテクトがクラスター構成を可視化するために不可欠です。Cloudairyを使用すれば、Kubernetesダイアグラムを無料で登録なしで作成できます。当社のAIを搭載したプラットフォームにより、テキスト説明から図を自動生成し、EKS、AKS、GKEテンプレートで微調整できます。プラットフォームはPNG、SVG、PDF、Visio、draw.ioへのエクスポートに対応しており、クラウドアーキテクチャのワークフローへの統合が容易です。

Cloudairyでのダイアグラム作成は簡単で直感的です。エディターでポッド、サービス、イングレス、ネットワークポリシーを直接配置できます。リアルタイムコラボレーション機能とコメント機能により、DevOpsチームはダイアグラムを協働編集できます。ドラッグアンドドロップエディターと公式Kubernetesアイコンにより、複雑なマルチクラウドアーキテクチャを迅速にモデル化でき、クラウド認定は不要です。AWS EKSクラスター、Azure AKSデプロイメント、またはGKEマイクロサービスプラットフォームのいずれを設計する場合も、Kubernetesダイアグラムはアーキテクチャレビュー、コンプライアンス文書化、チームオンボーディングに必要な明確さを提供します。

DevOpsエンジニア、アーキテクト、クラウドプラットフォームエンジニアにとって、Cloudairyはシステムアーキテクチャを可視化するための理想的なツールです。当社のエコシステム内の他のクラウドダイアグラムツールとのシームレスな統合により、完全なアーキテクチャダイアグラムを開発できます。すべての基本機能への無料アクセスにより、高品質なKubernetesダイアグラムの作成をすぐに開始できます。

Kubernetesアーキテクチャ図の作成方法(6ステップ)

クラスター構成のアイデアからプロフェッショナルなKubernetesアーキテクチャ図まで6ステップで完成 — 手動作図もクラスター接続も不要。

1

クラスターコンポーネントの特定

Kubernetesのコンポーネントをリストアップ:ワーカーノード、ポッド、サービス、イングレスコントローラー、ストレージ(PVC/PV)、コンフィグマップ、シークレット。スコープを決定 — シングルクラスター、マルチクラスター、またはマイクロサービスのサービスメッシュ。

2

トポロジーのマッピング

マスター/コントロールプレーン(APIサーバー、etcd、スケジューラー、コントローラーマネージャー)とワーカーノードのレイアウトを定義。名前空間とワークロードのノード分散方法を特定。

3

ネットワーク設計

サービスディスカバリー(ClusterIP、NodePort、LoadBalancer)、イングレスルーティングルール、ネットワークポリシー(CNI)、DNS設定を計画。イングレスコントローラーを通じた外部トラフィックフローをマッピング。

4

サービスとワークロードの追加

デプロイメント、ステートフルセット、デーモンセット、クロンジョブ、コンフィグマップを配置。マイクロサービスをサービス間通信パスで接続し、リソース制限を定義。

5

イングレスとストレージの計画

イングレスコントローラー(nginx、AWS ALB、GCE)、TLS終端、永続ストレージ(PVC、StorageClass)を追加。データベースバックエンドとクラウドストレージサービスにリンク。

6

エクスポートと共有

PNG、SVG、PDF、Visio(.vsdx)、またはdraw.ioにエクスポート。DevOpsとプラットフォームエンジニアリングチームとライブコラボレーションリンクを共有してアーキテクチャレビューと承認を得る。

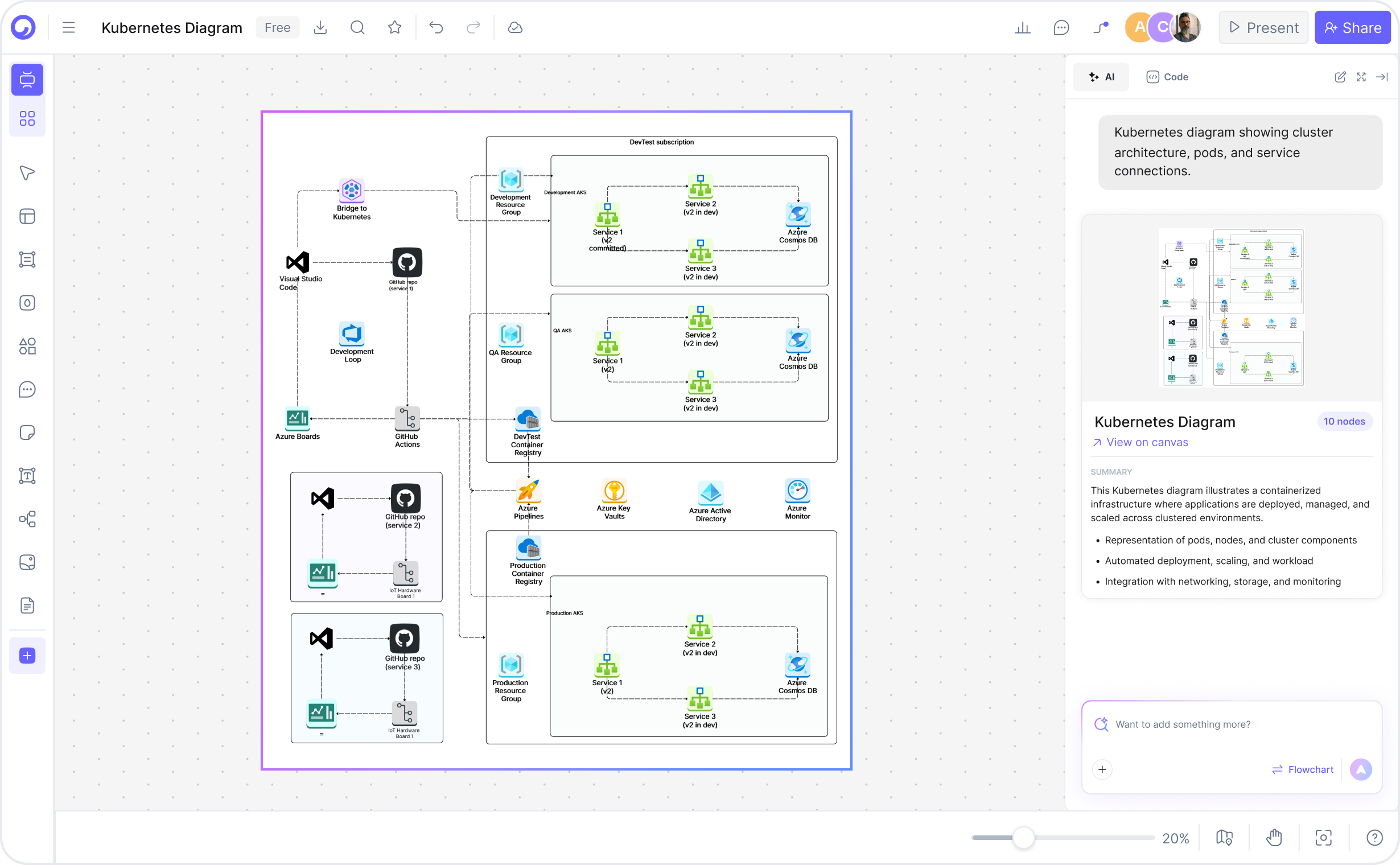

CloudairyでKubernetesアーキテクチャ図を作成する方法 — クラスター説明からエクスポートまでの6ステップ

今日から無料Kubernetesダイアグラム作成を開始しましょう

世界中のDevOpsエンジニア、プラットフォームエンジニア、ソリューションアーキテクトと共に、Cloudairyで3分以内にプロフェッショナルなKubernetesダイアグラムを作成しましょう。AI生成。公式K8sアイコン。EKS/AKS/GKEテンプレート。マルチフォーマットエクスポート。

クレジットカード不要 • 今すぐ作成開始

CloudairyをKubernetesダイアグラムツールとして使う理由

CloudairyはAI自然言語生成、公式K8sアイコンライブラリ、EKS/AKS/GKEテンプレート、リアルタイムコラボレーション、双方向Visio/draw.ioインポートを組み合わせた唯一のAI Kubernetesダイアグラムメーカーです — クラスター接続不要。

AIプロンプトでK8s図生成

AIプロンプトでK8s図生成

Kubernetesクラスターを自然言語で説明するだけで、3分以内に完全なアーキテクチャ図が生成されます。AIはEKS、AKS、GKE、ポッド、ノード、サービス、イングレス、Helm、Istioを理解 — 手動アイコン配置不要。K8s図作成時間を45〜90分から3分以内に短縮。

公式Kubernetesアイコンライブラリ

公式Kubernetesアイコンライブラリ

公式K8sプロジェクトのネイティブKubernetesアイコンを使用 — ポッド、ノード、サービス、イングレスコントローラー、CRD、Helmチャート、Istioサービスメッシュ、クラウドプロバイダー固有のコンポーネント。競合他社は汎用クラウドアイコンを使用しますが、Cloudairyは本物のK8sアイコンセットを使用。

EKS AKS GKEテンプレート

EKS、AKS & GKEテンプレート

AWS EKSAzure AKSGKEのマルチティアアーキテクチャ、サービスメッシュ(Istio)、GitOps(ArgoCD)、マルチクラスターデプロイメントの事前構築テンプレート。スクラッチから始めずにプラットフォームエンジニアの設計を加速。

クラスター接続不要

クラスター接続不要

Havaのクラスター依存アプローチとは異なり、ライブクラスターAPIアクセスなしにKubernetesアーキテクチャを設計・可視化。実装前の計画、デプロイメント前レビュー、稼働インフラに触れずにマルチクラウド戦略を文書化。

リアルタイムコラボレーション

リアルタイムコラボレーション

複数のチームメンバーが同じKubernetesダイアグラムをライブカーソル位置、コメントスレッド、権限制御(編集/閲覧/コメント)で同時編集。分散アーキテクチャレビュー、設計ワークショップ、クロスチームDevOps計画に最適。

双方向Visioとdraw.ioインポート

双方向Visio & draw.ioインポート

既存のVisioまたはdraw.ioアーキテクチャ図をインポートし、Cloudairyで編集して元のフォーマットにエクスポート。エンタープライズワークフロー統合 — 既存のK8sドキュメントをAI搭載エディターに作業を失わずに取り込み。

Cloudairy vs 競合他社 — Kubernetesダイアグラムツール比較

CloudairyのAI Kubernetesダイアグラムメーカーが、汎用ダイアグラムツール、レガシーアーキテクチャツール、専門K8sプラットフォームとどう異なるかをご覧ください。

機能 Cloudairy Lucidchart Visio draw.io Eraser Hava
AIプロンプトでK8s図生成 はい いいえ いいえ いいえ AI生成あり(K8s限定) いいえ
公式K8sアイコンセット(ポッド/ノード/サービス) はい 一部 一部 一部 いいえ 独自クラスターアイコン
クラスター接続不要 はい はい はい はい はい いいえ(クラスター依存)
リアルタイムコラボレーション はい(コメント、プレゼンス) はい(エンタープライズ) はい(Office) はい(ベータ) はい(限定) はい(基本)
エクスポート: PNG/SVG/PDF はい(全3種) PDF, PNG, Visio, PPT PNG, PDF, Visio PNG, SVG, PDF, XML PNG, PDF, SVG PNG, SVG
テンプレート: EKS/AKS/GKE はい(全3種 + マルチクラスター) はい(限定) 限定 コミュニティ 限定 クラスター固有
双方向Visio/draw.ioインポート はい Visio限定 ネイティブ はい いいえ いいえ
無料プラン 無制限の図 + エクスポート 5枚まで 30日トライアル 無制限 限定 制限付きフリーミアム

Kubernetes ダイアグラムを利用するのは誰ですか?

DevOps エンジニア & SRE

クラスタートポロジーの文書化、デプロイメントパイプラインの設計、インシデント対応計画を行います。ランブック、ポストモーテム、オンコール向けドキュメント用に、クラスタ説明から K8s アーキテクチャ図を生成します。

プラットフォームエンジニア

社内向け開発者プラットフォーム、マルチクラスターアーキテクチャ、GitOps ワークフローを設計します。事前構築済みの EKS、AKS、GKE テンプレートを活用し、ゼロから始めることなくプラットフォーム設計とドキュメント作成を加速できます。

ソリューションアーキテクト

顧客向けの Kubernetes アーキテクチャ提案書や システム設計 図を作成します。マイクロサービスのトポロジー、サービスメッシュパターン、クラウド移行戦略を可視化し、ステークホルダー向けプレゼンテーションに活用できます。

CTO & エンジニアリングマネージャー

クラウドネイティブ戦略を経営陣やステークホルダーに共有します。取締役会向けプレゼンテーション、技術ロードマップ、コンプライアンス監査向けに、明確な K8s トポロジー図やマルチクラウドアーキテクチャ概要を生成します。

クラウド & インフラチーム

クラウド移行、マルチクラウド戦略、デプロイメント アーキテクチャを計画します。ライブクラスタ API アクセスがなくても EKS、AKS、GKE 環境を文書化でき、まず設計してから実装できます。

Cloudairy を利用して Kubernetes ダイアグラムを作成する DevOps エンジニア、プラットフォームエンジニア、ソリューションアーキテクト

よくある質問

Kubernetes ダイアグラム(K8s ダイアグラム)は、Kubernetes クラスターのアーキテクチャを視覚的に表現したもので、Pod、Node、Service、Ingress Controller などのコンポーネントがどのように連携するかを示します。通常、マスター/コントロールプレーン(API Server、etcd、Scheduler、Controller Manager)、Pod が稼働するワーカーノード、ネットワーク(サービスディスカバリー、DNS、ネットワークポリシー)、外部 Ingress ルーティングなどを図示します。Kubernetes ダイアグラムは、ドキュメント作成、アーキテクチャレビュー、マルチクラウド計画、新しいチームメンバーへの DevOps インフラのオンボーディングに不可欠です。

Cloudairy では、Kubernetes クラスターを自然言語で説明するだけで利用できます。例えば「3つのワーカーノード、2つのマイクロサービス(api と web)、Nginx Ingress、RDS バックエンドを持つ EKS クラスターを構築」と入力すると、AI が適切な Kubernetes アイコン、接続、ラベル付きの完全なアーキテクチャ図を生成します。その後、図を調整したり、サービスを追加したり、Ingress ルールを設定したり、Visio/draw.io にエクスポートすることも可能です。この AI アプローチにより、30〜50個の図形やコネクタを手動で配置する必要がなくなり、設計時間を60分以上から3分未満に短縮できます。

はい。Cloudairy には、AWS EKS(Elastic Kubernetes Service)、Azure AKS(Azure Kubernetes Service)、Google GKE(Google Kubernetes Engine)のアーキテクチャ向けの事前構築テンプレートと AI 理解機能が含まれています。各クラウドプロバイダーには独自のネットワーク、ストレージ、Ingress パターンがありますが、Cloudairy のテンプレートと AI プロンプト認識により、それらの違いに対応できます。例えば、EKS は VPC ネットワークと AWS Load Balancer Controller、AKS は Azure ネットワークと ingress-nginx、GKE は GCP VPC と Google Cloud Load Balancing を使用します。

いいえ。ライブクラスターの API アクセスが必要な Hava のようなツールとは異なり、Cloudairy はクラスター接続を必要としません。実行中のインフラに触れることなく、Cloudairy 上で直接 Kubernetes アーキテクチャを設計および可視化できます。これは、実装前の計画、デプロイ前レビュー、マルチクラウド戦略のドキュメント作成に最適です。ライブクラスターがある場合でも、Cloudairy を使用して手動設計や AI プロンプトによりアーキテクチャを文書化できます。API 統合は不要です。

はい。Cloudairy は、PNG、SVG、PDF、Visio(.vsdx)、PowerPoint(.pptx)、draw.io 形式へのワンクリックエクスポートをサポートしています。この柔軟性により、アーキテクチャ文書、コンプライアンス資料、設計システム、クラウド移行計画、技術 RFC にダイアグラムを簡単に組み込むことができます。エクスポートされたファイルは、各ネイティブアプリケーションでさらに編集可能です。

はい。Cloudairy は、Kubernetes ダイアグラムの作成、エクスポート、保存を無制限に利用できる完全無料プランを提供しています。作成を開始するためにサインアップは不要で、作業を保存したい場合は無料アカウントを作成できます。無料プランには、AI 生成、Kubernetes テンプレート、複数形式へのエクスポート、リアルタイムコラボレーションコメント、公式 Kubernetes アイコンライブラリへのアクセスなど、すべての主要機能が含まれています。プレミアムプランでは、高度な分析機能や優先サポートなどのエンタープライズ機能が追加されます。

Cloudairy の主な差別化ポイントは3つあります。(1) AI プロンプトからダイアグラム生成—K8s アーキテクチャを英語で説明するだけで、AI が即座に図を生成します(Lucidchart には K8s AI がなく、Hava はクラスター接続が必要)。(2) 公式 Kubernetes アイコンセット—Pod、Node、Service、Ingress、CRD、Helm、Istio の公式アイコンをネイティブで利用可能。(3) クラスター接続不要—Hava のようにライブインフラへ接続することなく、K8s アーキテクチャの設計と文書化が可能です。

はい。Cloudairy はリアルタイムコラボレーションをサポートしており、複数のチームメンバーが同じ Kubernetes ダイアグラムを同時に編集できます。ライブカーソル表示、テキスト同期、コメントスレッド機能に加え、編集/閲覧/コメント権限の設定、メンション、バージョン履歴の追跡も可能です。これは、分散チームでの設計レビュー、アーキテクチャワークショップ、DevOps やプラットフォームエンジニアリングチーム間での容量計画に最適です。

サービスメッシュ図は、Istio や Linkerd、Consul などのサービスメッシュ技術が Kubernetes 上でマイクロサービス間通信をどのように管理するかを示します。これには、データプレーン(各 Pod に注入される Envoy サイドカー)、コントロールプレーン(VirtualService、DestinationRule、ServiceEntry を管理する Istiod)、監視コンポーネント(Prometheus、Grafana、Kiali による分散トレーシング)、トラフィック管理(サーキットブレーカー、リトライポリシー、ロードバランシング)が含まれます。Cloudairy には、サービスメッシュアーキテクチャを可視化するための事前構築済み Istio テンプレートが用意されています。

はい。Cloudairy のテンプレートには、マルチクラスターアーキテクチャ(フェデレーション、グローバルロードバランシング、災害復旧トポロジー)や、ArgoCD を使用した GitOps ワークフロー(Git リポジトリ → ArgoCD コントローラー → 複数のターゲットクラスター)が含まれています。これらは、本番環境でのデプロイ、高可用性インフラ、継続的デリバリーパイプラインにとって重要です。Cloudairy の AI とテンプレートにより、これらの複雑なアーキテクチャ設計が簡単になります。

コミュニティの成功事例

さまざまな業界のプロフェッショナルや学習者がCloudairyを使ってアイデアを成果に変える方法をご覧ください。学生や教育者からアーキテクトやマネージャーまで、AIによる創造力でより多くを達成しています。

クラウドアーキテクトとして、精度とスピードが必要です。Cloudairyは、詳細や正確さを失うことなく、複雑なマルチクラウドアーキテクチャを数分で設計するのに役立ちます。

Cloudairyはソリューション設計をとてもシンプルにします。クライアント向けのダイアグラムを即座に作成し、フォーマットに時間を費やす代わりに価値の提供に集中できます。

学生として、Cloudairyは課題をずっと簡単にしてくれます。フローチャートやマインドマップを即座に生成でき、よりスマートに学習できます。

私はCloudairyを授業でシステム設計の教育に使用しています。学生にとって直感的で、実際のプロジェクトにも十分な性能を持っています。

Cloudairyはプロジェクト管理の方法を完全に変えました。AI駆動のダイアグラムで毎週何時間も節約でき、チームはこれまで以上に効率的にコラボレーションしています。

安全、コンプライアンス準拠、エンタープライズ対応

Cloudairyはエンタープライズグレードのセキュリティ、コンプライアンス、アクセス制御でお客様の作業を保護します — チームが自信を持って作成、コラボレーション、拡張できるように。

SOC 2 Type II認証
SOC 2 Type Ⅱ

CloudairyはSOC 2 Type Ⅱ認証を取得し、毎年ペネトレーションテストを実施しており、データが最高のセキュリティと信頼性の基準を満たすことを保証します。

GDPR準拠
GDPR

当社はEU一般データ保護規則(GDPR)に準拠し、EU外のお客様を含むすべてのお客様に適用しています。

ISO 27001認証
ISO 27001

当社の情報セキュリティマネジメントシステムはISO 27001認証を取得しています — 情報セキュリティの世界有数の基準です。
